背景

最近在抓公众号的文章，处理完一批文章特征后，已知这些特征就可以知道每个文章之间的余弦相似度（即距离），我想如何可视化的把结果展示出来，就想着把这些文章用3D的形式渲染出来，可是只知道距离没有3维坐标就没办法渲染成3D视图。

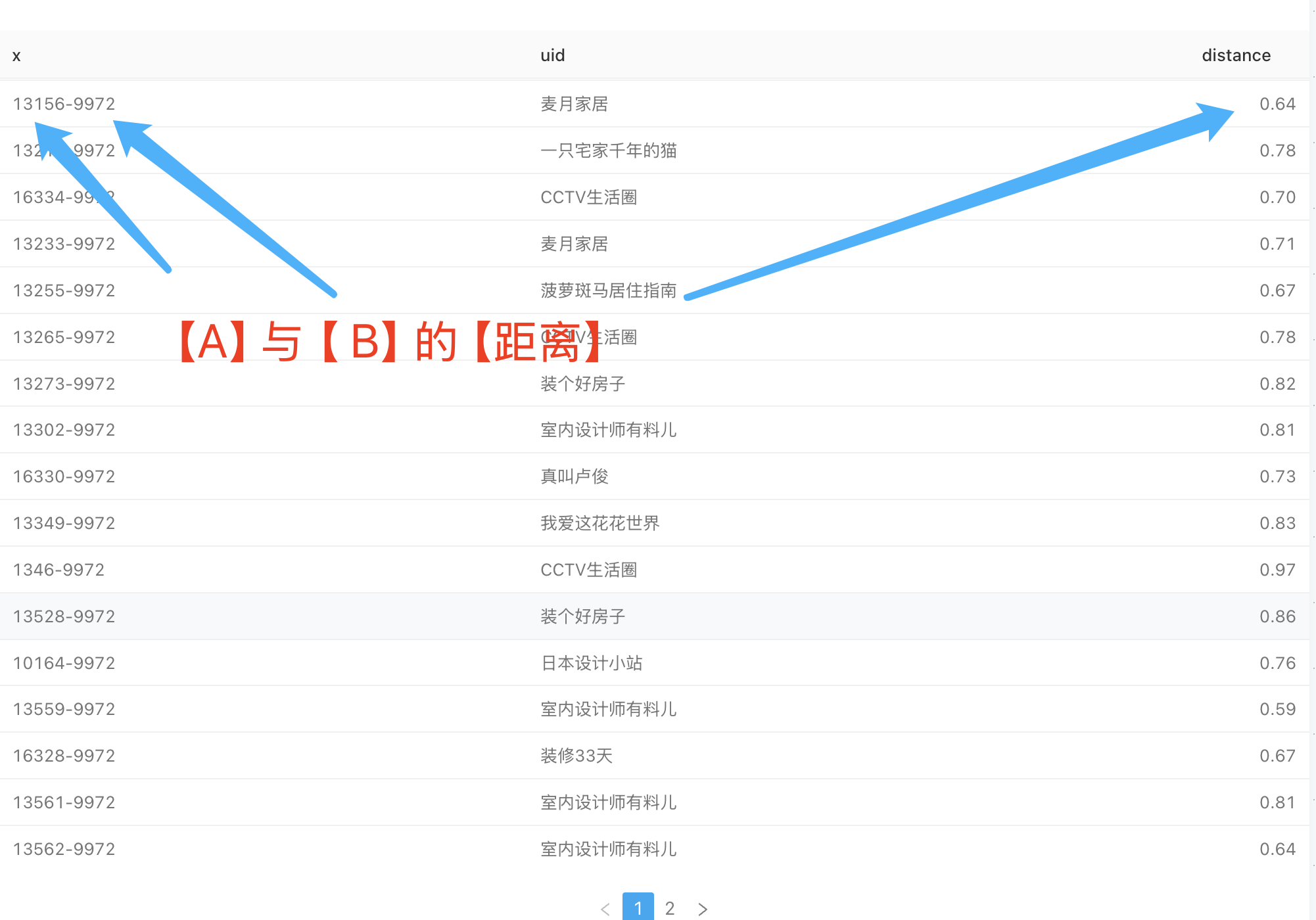

数据列表：
文章距离关系图

逻辑和代码实现

各点之间的距离如下：

  • A -> B 距离 1
  • A -> C 距离 2
  • B -> D 距离 1.5
  • C -> D 距离 1.8

那么可以梳理出如下表格：

A B C D
A 0 1 2 未知
B 1 未知（数据漏写或懒得写） 未知 1.5
C 2 未知 0 1.8
D 未知 1.5 1.8 0

多维尺度分析的步骤如下：

  1. 将部分已知的距离矩阵补全，形成完整的对称矩阵。如果仅有部分距离数据，可使用默认值（例如最大距离）来填充未知值。
  2. 计算距离矩阵的双中心化矩阵。
  3. 对双中心化后的矩阵进行 特征值分解 或 奇异值分解。
  4. 选择前 dimensions 个最大特征值对应的特征向量生成低维坐标。

下面是numeric.js的实现方式

<!-- 引入 numeric.js 库 -->
<script src="https://lf3-cdn-tos.bytecdntp.com/cdn/expire-1-M/numeric/1.2.6/numeric.min.js"></script>
<script>
// 示例数据：已知部分距离
const knownDistances = [
    [0, 1, 2, null],
    [1, null, null, 1.5],
    [2, null, 0, 1.8],
    [null, 1.5, 1.8, 0]
];

// MDS 算法：已知部分距离生成三维坐标
function mds(knownDistances, dimensions = 3) {
    const n = knownDistances.length;

    // Step 1: 补全距离矩阵
    const completedDistances = knownDistances.map(row =>
        row.map(val => val !== null ? val : Math.max(...knownDistances.flat().filter(x => x !== null)))
    );

    // Step 2: 计算双中心化距离矩阵
    const squaredDistances = completedDistances.map(row => row.map(d => d ** 2));
    const totalMean = numeric.sum(squaredDistances.flat()) / (n * n);
    const rowMeans = squaredDistances.map(row => numeric.sum(row) / n);
    const colMeans = Array.from({ length: n }, (_, j) =>
        numeric.sum(squaredDistances.map(row => row[j])) / n
    );

    const B = squaredDistances.map((row, i) =>
        row.map((val, j) => -0.5 * (val - rowMeans[i] - colMeans[j] + totalMean))
    );

    // Step 3: 计算 B 的特征值和特征向量
    const svdResult = numeric.svd(B);
    const eigenValues = svdResult.S;
    const eigenVectors = svdResult.U;

    // Step 4: 选择前 `dimensions` 个最大特征值对应的特征向量
    const topEigenValues = eigenValues.slice(0, dimensions).map(Math.sqrt);
    const topEigenVectors = eigenVectors.map(row => row.slice(0, dimensions));

    // Step 5: 计算降维坐标
    const coordinates = topEigenVectors.map(row =>
        row.map((val, j) => val * topEigenValues[j])
    );

    return coordinates;
}

// 生成并输出三维坐标
const coordinates = mds(knownDistances, 3);
console.log("3D Coordinates:");
console.log(coordinates);
</script>

效果：

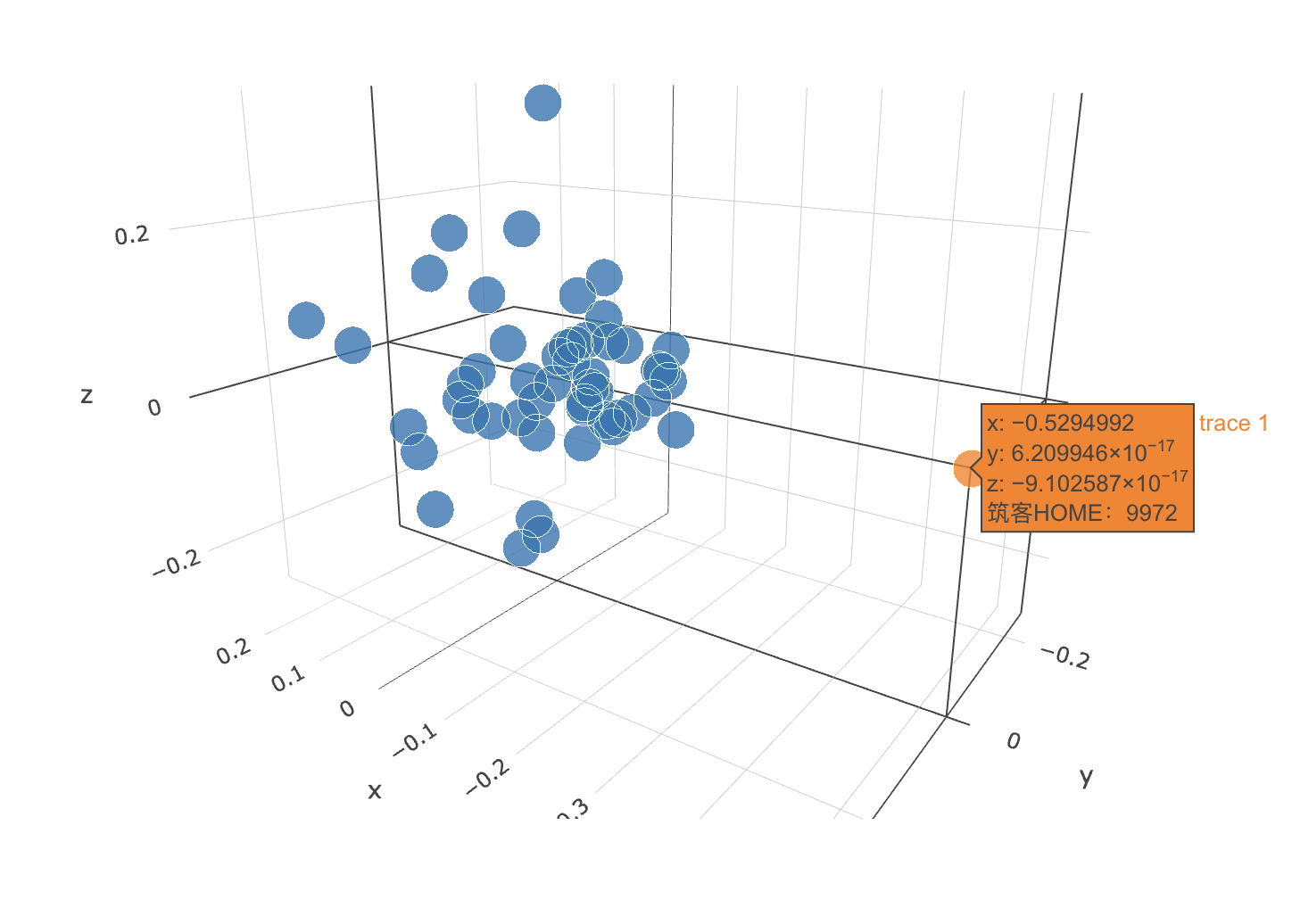

3D效果

代码解析

  1. 补全距离矩阵：使用已知的最大距离填补矩阵中的 null 值，生成对称的完整矩阵。

  2. 计算双中心化矩阵 B：对已补全的距离矩阵进行双中心化，即将其转换为内积矩阵 B，用于后续分解。这一步使用了 MDS 的核心公式。

  3. 奇异值分解：对中心化后的矩阵 B 进行 SVD 分解，得到奇异值和奇异向量。

  4. 选择主成分并计算降维结果：选取最大的几个奇异值对应的奇异向量，并根据奇异值的平方根得到降维坐标。

适用情况

这种方法适用于已知部分距离的情况，并通过距离矩阵补全和 MDS 降维来生成三维坐标
